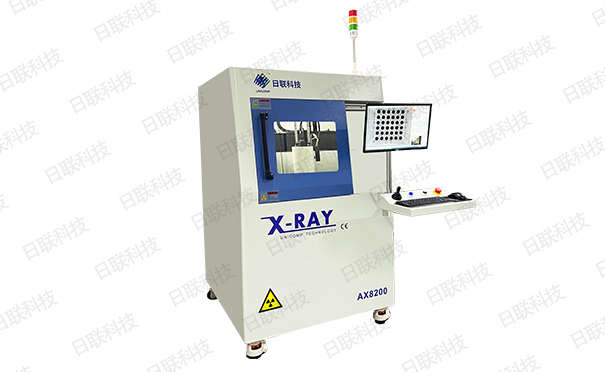

隨著電子技術的飛速發展,SMT封裝的小型化,組裝的高密度化以及各種新封裝技術的不斷涌現,對電路組裝質量的要求越來越高。因此,對檢測方法和技術提出了更高的要求。為了滿足這一要求,新的檢測技術不斷出現,X射線檢測技術就是其中的典型代表。它不僅可以檢測不可見的焊點,例如BGA(BallGrid Array,球柵顯示封裝)等,而且可以定性和定量分析檢測結果以及早發現故障。日聯科技作為制造商簡要介紹了X射線檢查技術的突出優勢。當前,在電子組裝領域中使用了各種各樣的測試技術。常用的是手動外觀檢查(MVI)和在線測試(在線測試儀,簡稱ICT),自動光學檢查(簡稱AOI),自動X射線檢查(簡稱AXI),功能測試儀(簡稱FT)等等。這些檢測方法各有優缺點:
手動外觀檢查是外觀檢查的一種方法。檢測范圍是有限的,它只能檢查缺少的組件,方向極性,模型的正確性,電橋連接和部分焊點。由于人工視覺檢查很容易受到人的主觀和客觀因素的影響,因此高度不穩定。當處理0603、0402和細間距芯片時,尤其是當大量使用BGA設備時,手動目視檢查更加困難,并且?guī)缀醪豢赡苡檬謩幽恳暀z查焊接質量。飛針測試是一種機器檢查方法。
它使用兩個探針使設備通電以實現檢測,從而可以檢測諸如設備故障和不良組件性能之類的缺陷。此測試方法比較插入式PCB和安裝有尺寸大于0805的設備的低密度PCB適用。但是,設備的小型化和產品的高密度使得這種檢測方法的缺點顯而易見。對于0402設備,由于焊點面積小,無法正確連接探針。尤其對于高密度消費電子產品(例如手機),探針將無法到達焊點。此外,它無法準確測量使用并聯電容器,電阻器和其他電氣連接的PCB。因此,隨著產品的高密度和設備的小型化,“飛針測試在實際測試工作中越來越少使用。
ICT針床測試是一種廣泛使用的測試技術。它的優點是測試速度快。單品種,大批量產品,但隨著產品種類的豐富,裝配密度的提高和新產品開發周期的縮短,其局限性更加明顯,其缺點主要表現在以下幾個方面:針對特殊設計的測試點和測試模具制造周期長,價格高,編程時間長:由于設備小型化而導致的測試?yán)щy和不準確的測試:PCB設計更改后,將無法使用原始測試模具。
日聯科技(UNICOMP),成立于2009年,是從事X射線技術研究和精密X射線檢測裝備研發制造的國家級高新技術企業,是國內將物聯網和“云計算”技術應用于X射線檢測領域的開拓者。
日聯科技在無錫、重慶、深圳擁有現代化的生產基地和研發中心,并在西安設立了軟件公司。公司擁有一支經驗豐富、技術精湛的研發與管理團隊,自主研發了X射線核心技術,并建立了省級工程技術研究中心、院士工作站。
了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線:400-880-1456 或訪問日聯科技官網:www.submitit.cn
